LiPo-batterijpakket-assemblagelijn voor drone-UAV

Xiamen Acey New Energy Technology Co., Ltd is een van de meest betrouwbare fabrikanten en leveranciers van de assemblagelijn voor lipo-batterijpakketten voor drone-uav in China. U kunt er zeker van zijn dat u hier in onze fabriek in China gemaakte producten van hoge kwaliteit koopt. Neem contact met ons op voor service op maat.



Semi-automatische kant-en-klare tas LiPo-accu-assemblagelijn voor UAV

De ACEY-PAL-UAV is een semi-automatische assemblagelijn voor batterijpakketten, ontworpen voor de productie van hoogwaardige lithium-polymeerbatterijen (LiPo) voor drones en onbemande luchtvaartuigen (UAV's), waaronder FPV-drones, commerciële UAV's, industriële drones en andere onbemande luchtsystemen.



De uitgebreide oplossing omvat het beoordelen van de celcapaciteit, het sorteren van spanning en interne weerstand, het snijden van tabbladen, het lassen van tabbladen, het testen van GBS, het uitgebreid testen van pakketten en het -ontladen van ladingen. De productielijn kan worden aangepast op basis van de batterijafmetingen, de verpakkingsstructuur, de productiecapaciteit en de fabrieksindeling van de klant, waardoor deze geschikt is voor zowel pilotproductie als productie van middelgrote- volumes.





Celcapaciteitsclassificatie → Spannings- en IR-sortering → Celafstemming → Tabs snijden → Celstapelen en assemblage van armaturen → Laserlassen → BMS-installatie en testen → Isolatie en verpakkingsassemblage → Uitgebreide tests → Warmtekrimp van isolatiefilm → Coderen en markeren → Laden- Ontladingsveroudering → Eindinspectie





1. Celsorteermachine

De ACEY-PCT-serie lithium-ioncelsorteermachine is ontworpen voor het opladen, ontladen, het testen van de capaciteit en het beoordelen van de prestaties van buidelcellen voorafgaand aan de assemblage van de verpakking. Het helpt bij het identificeren van cellen met vergelijkbare capaciteits- en ontladingskenmerken, waardoor de algehele consistentie van het batterijpakket wordt verbeterd.



Belangrijkste specificaties

Parameter	Specificatie
Artikelnr.	ACEY-PCT-serie
Kanaalhoeveelheid	64 / 128 / 160 / 256 kanalen
Toepasselijk celtype	Zakje batterijcellen
Laadspanning	Gelijkstroom 0–4,5 V
Ontladingsspanning	Gelijkstroom 4,5–2 V
Huidige opties	20A / 30A / 40A / 60A
Armatuurafstand	Aanpasbaar
Voeding	Drie-fase vijf--draads AC380V ±10%, 50 Hz
Werktemperatuur	-10 graden tot 40 graden
Relatieve vochtigheid	Minder dan of gelijk aan 80%















2. Sorteermachine voor polymeerbatterijen

De ACEY-PCSM-serie batterijcelsorteermachine wordt gebruikt om automatisch de celspanning en interne weerstand te testen, en vervolgens de cellen te sorteren en te groeperen volgens vooraf ingestelde parameters. Consistente celmatching helpt de uitvoerprestaties, de levensduur en de operationele stabiliteit van de drone-accu te verbeteren.



Belangrijkste specificaties

Parameter	Specificatie
Artikelnr.	ACEY-PCSM-serie
Sorteerefficiëntie	8–10 ppm
Gebruik van apparatuur	Groter dan of gelijk aan 95%
Kanalen sorteren	Maximaal 7 kanalen
Kanaalconfiguratie	6 gekwalificeerde kanalen + 1 NG-kanaal
Toepasselijke cellengte	50–170 mm
Toepasselijke celbreedte	20–100 mm
Toepasselijke celdikte	4–20 mm
Controlesysteem	Ingebouwde industriële pc
Weergave	21,5-inch scherm
Ingangsspanning	AC220V, 50 Hz
Gecomprimeerde lucht	Groter dan of gelijk aan 0,6 MPa
Optionele configuratie	IR-tester en barcodescanner
Maatwerk	Celafmetingen en kanaalhoeveelheid

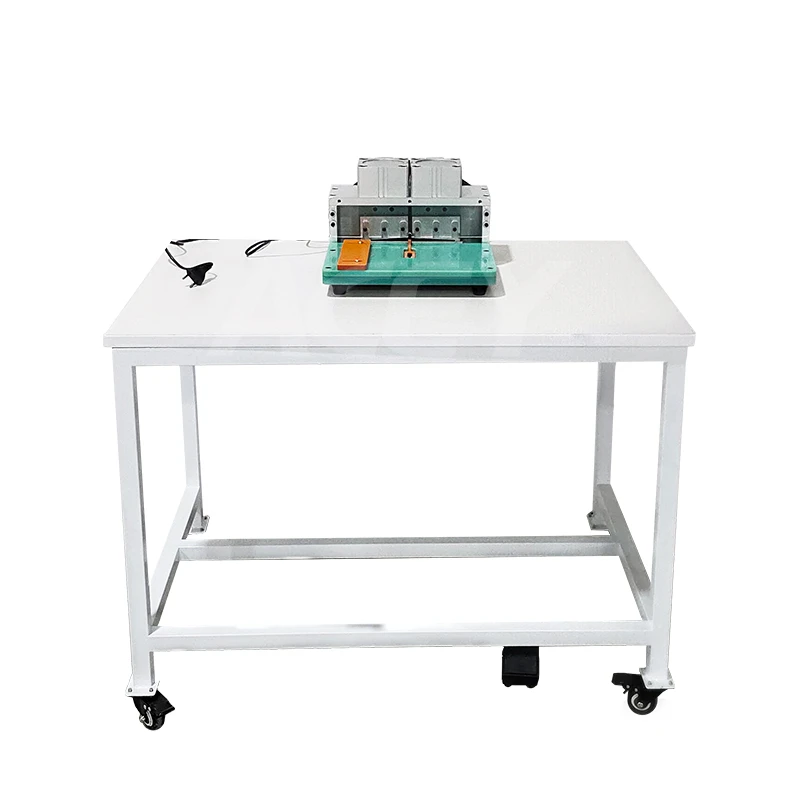

3. Snijmachine voor zakcellen

De ACEY-PTC-serie tabsnijmachine is ontworpen om de positieve en negatieve tabs van zakjescellen af ​​te snijden tot de gespecificeerde afmetingen voorafgaand aan het lassen. Uniforme tabgroottes vergemakkelijken de plaatsing van de cellen en verbeteren de lasconsistentie.



Belangrijkste specificaties

Parameter	Specificatie
Artikelnr.	ACEY-PTC-serie
Toepasselijk celtype	Zakcellen
Positieve tabbreedte	5–60 mm
Negatieve tabbreedte	5–60 mm
Tabmiddenafstand	12–150 mm
Maximaal ingangsvermogen	Minder dan of gelijk aan 500W
Voeding	AC220V ±10%, 50–60 Hz
Machineafmetingen	450 × 310 × 210 mm
Machinegewicht	Ongeveer. 14kg









4. Laserlasmachine met accu

De ACEY-LWM-serie laserlasmachine is beschikbaar voor geschikte zakcel-tab- en busbar-structuren. Het levert geconcentreerde energie, programmeerbare laspaden en flexibele werkstationconfiguratie. Voor optimale resultaten wordt het testen van monsters aanbevolen voordat wordt gekozen voor laserlassen, vooral als het gaat om dunne aluminium lippen en ongelijksoortige metalen verbindingen.



Belangrijkste specificaties

Parameter	Specificatie
Artikelnr.	ACEY-LWM-serie
Laserkracht	1500W / 2000W / 3000W
Lasergolflengte	1070 nm
Werkmodus	Continu of modulatie
Vermogensaanpassingsbereik	0–100%
Vezellengte	15m
Koelmethode	Waterkoeling
Brandpuntsafstand	200 mm
Instelbaar focusbereik	-5 mm tot +5 mm
Lasslag	Aangepast volgens het batterijpakket







5. BMS-testmachine

De BMS-tester controleert de beveiligingsparameters en communicatiefuncties van het batterijbeheersysteem vóór de laatste pakkettest. Het kan worden geconfigureerd voor verschillende serietellingen en huidige niveaus.

Het systeem ondersteunt zowel conventionele hardware BMS-kaarten als slimme BMS-kaarten met UART-, CAN- of RS485-communicatie.



Belangrijkste specificaties

Item	Specificatie
Apparatuur	BMS-beschermingsbord testmachine
Model	ACEY-BP-serie
Ondersteunde serie	20S / 24S / 32S en andere aangepaste configuraties
Overlaadspanning	500–5000 mV, nauwkeurigheid ±1 mV
Overontladingsspanning	500–5000 mV, nauwkeurigheid ±1 mV
Bescherming tegen overontlading	120 A / 200 A / 300 A / 400 A / 500 A / 600 A
Maximale laadstroom	50 A / 100 A / 200 A / 300 A
Maximale uitgangsspanning	5000 mV per celsimulatiekanaal
Weerstandstestbereik	0–999 mΩ, nauwkeurigheid ±1 mΩ
Korte-circuitbeveiligingstijd	0–5000 μs, nauwkeurigheid ±1 μs
Mededeling	UART / KAN / RS485
GBS-type	Hardware GBS en slim GBS
Standaardconfiguratie	Industriële pc- en apparatuurkast









6. Geïntegreerde testmachine met batterijpakket

De uitgebreide tester voor het batterijpakket verifieert de elektrische en beveiligingsprestaties van het geassembleerde drone-batterijpakket. Het kan de spanning, interne weerstand, laad- en ontlaadstroom, kortsluitbeveiliging, overstroomvertraging en weerstand van de temperatuursensor testen.



Belangrijkste specificaties

Item	Specificatie
Apparatuur	Uitgebreide testmachine voor batterijpakketten
Model	ACEY-BIT-serie
Spanningsbereik	60 V / 100 V / 120 V / 150 V
Intern weerstandsbereik	0–2000 mΩ
Laadstroom	30 A / 50 A / 100 A
Ontlaadstroom	120 A / 200 A / 300 A / 400 A / 500 A
Korte-circuittijd	0–2000 μs
Overstroomvertragingstijd	0–30 s
NTC-testbereik	0–100 kΩ
R1-testbereik	0–100 kΩ
Voeding	Wisselstroom 200–240 V
Standaardconfiguratie	Industriële pc- en apparatuurkast









7. PVC-warmtekrimpmachine

De warmtekrimpmachine wordt gebruikt om geassembleerde drone-batterijpakketten strak te omwikkelen met isolatiefolie. Gecontroleerde verwarming zorgt ervoor dat de film gelijkmatig rond het batterijpakket krimpt, wat zorgt voor elektrische isolatie, oppervlaktebescherming en een netjes afgewerkt uiterlijk. Zowel de verwarmingstemperatuur als de transportsnelheid kunnen worden aangepast aan de hand van de afmetingen van het accupakket en het type warmte-krimpfoliemateriaal dat wordt gebruikt.



Belangrijkste specificaties

Parameter	Specificatie
Artikelnr.	ACEY-5035C
Voeding	380V50-60HZ
Stroom	15 kW
Tunnelafmetingen	Afmeting krimptunnel: L1800 x B500 x H350mm
	*Effectieve afmetingen: B400 x H300 mm
Snelheid transporteren	0-15m/min
Materiaal transporteren	Gaas
Transportband laden	Maximaal 25 kg
Machinegrootte	2100 mm x 750 mm x 1620 mm (L* B * H)
Gewicht	ongeveer 200 kg
Krimpfolie	PE,POF,PVC,PP









8. Machine voor het ouder worden van batterijen

De ACEY-BA-serie batterijverouderingsmachine is ontworpen voor het uitvoeren van programmeerbare oplaad--ontlaadcycli en gesimuleerde operationele tests op voltooide UAV-batterijpakketten. Het verouderingsproces helpt bij het opsporen van potentiële problemen met capaciteit, spanning, temperatuur, verbindingsintegriteit en beschermingsprestaties voorafgaand aan de levering van het product.



Belangrijkste specificaties

Item	Specificatie
Apparatuur	Batterij opladen/ontladen Verouderende machine
Model	ACEY-BA-serie
Eén-kanaalspanning	60 V / 100 V / 120 V / 150 V / 200 V / 300 V / 750 V
Laad-/ontlaadstroom	50 A–1000 A, aanpasbaar
Aantal kanalen	1 / 2 / 4 / 8 / 16 / 32
Kanaalbediening	Elk kanaal werkt onafhankelijk
Oplaadmodi	CC / CV / CCCV
Ontladingsmodi	Constante stroom / constant vermogen / constante weerstand
Afsluit-voorwaarden	Tijd, spanning, stroom, capaciteit, −ΔV, celspanning en RSOC
Nauwkeurigheid	±0,05% FS + 0.05% RD
Maximaal aantal cycli	9999
Maximaal programmeerbare stappen	9999
Geneste lussen	Tot 10 niveaus









9. Draadstripmachine

De automatische draadstripper keurt 8-wielaandrijving goed, met dubbele zijdrukwielen en sterk vermogen, hoge precisie. Het bandaanvoersysteem kan ervoor zorgen dat het draadoppervlak niet wordt beschadigd. Het wordt veel gebruikt bij de verwerking van militaire producten, medische apparatuur, communicatiekabels, stroomkabels, omhulde draden en zachte en harde draden.



Belangrijkste specificaties

Parameter	Specificatie
Weergave	7-inch kleurenaanraakscherm
Toepasselijke draaddiameter	Meer-koperdraad, coaxkabel, omhulde draad, enz.
Toepasselijk draadkerngebied	BVR 1.5 - 35 mm
Materiaal mes	Geïmporteerd hoge-snelheidsstaal
Maximale leidingdiameter	16 mm
Werkspanning	220V / 50Hz
Snijlengtebereik	0 - 100 meter
Striplengte aan beide uiteinden	Draadkop: 0 - 250 mm, draadstaart: 0 - 120 mm (Als draadkop > 500 mm, kunnen snij-accessoires worden toegevoegd om oneindig lang te snijden)
Stripsnelheid	1500 stuks/uur









Toepassingen

Deze productielijn voor zakjescellen wordt veel gebruikt voor de productie van:

• FPV Racing Drone-batterijen
• Commerciële UAV-batterijpakketten
• Batterijen voor agrarische drones
• Landmeten en in kaart brengen van dronebatterijen
• Industriële inspectie UAV-batterijen
• RC helikopterbatterijen
• Batterijpakketten voor RC-vliegtuigen
• Hoogwaardige -LiPo-batterijpakketten
• Lithium-polymeer energiepakketten
• Aangepaste UAV-batterijmodules



Waarom kiezen voor de ACEY drone-batterij-assemblagelijn?

1. Volledige gebruiksklare productieoplossing
2. Speciaal ontworpen voor LiPo-batterijpakketten
3. Compatibel met verschillende batterijcapaciteiten en afmetingen
4. Modulaire configuratie op basis van klantvereisten
5. Stabiele laskwaliteit en hoge montageconsistentie
6. Eenvoudige bediening en onderhoud
7. Flexibele uitbreiding voor toekomstige automatiseringsupgrades
8. CE-conforme apparatuur
9. Wereldwijde installatie en technische ondersteuning



Veelgestelde vragen
1. Welke batterijtypes kan deze productielijn produceren?

De lijn is ontworpen voor lithium-polymeer (LiPo) batterijpakketten die worden gebruikt in drones, UAV's, RC-vliegtuigen en andere draagbare toepassingen met hoog-vermogen.

2. Kan de productielijn worden aangepast?

Ja. De configuratie van de apparatuur kan worden aangepast op basis van de afmetingen van de batterij, het pakketontwerp, de dagelijkse productie en de fabrieksindeling.

3. Kunnen op dezelfde lijn verschillende batterijcapaciteiten worden geproduceerd?

Ja. De lijn ondersteunt een flexibele productie na parameteraanpassing.

4. Wat is de productiecapaciteit?

De productiecapaciteit is afhankelijk van de batterijstructuur en de configuratie van de apparatuur. Maatwerkoplossingen zijn beschikbaar.

5. Welke lasmethode is het meest geschikt voor drone-zakjesbatterijen?
Ultrasoon lassen wordt over het algemeen aanbevolen voor conventionele aluminium en nikkel-gecoate koperen zakjes. Na het testen van monsters kan laserlassen worden geselecteerd voor compatibele tab{2}}naar-railstructuren.

6. Biedt ACEY installatie en training?

Ja. Wij bieden installatiebegeleiding, inbedrijfstelling, operatortraining en levenslange technische ondersteuning.
